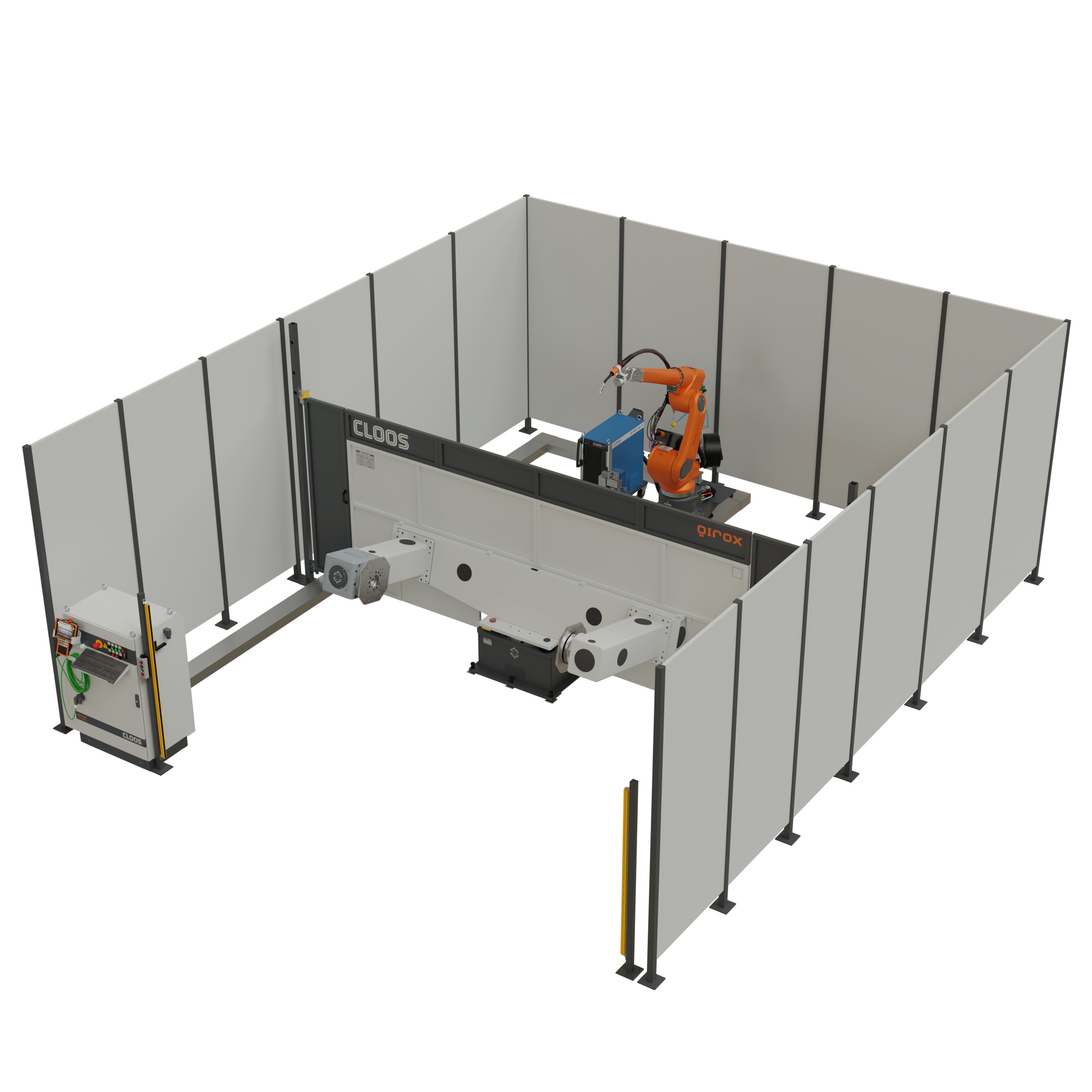

Sistem compact CLOOS Qirox QR-CS-3-U 5kN



QR-CS-3-U 5kN



Cere oferta pret



Sistemul compact puternic QR-CS-3 este ideal pentru piese de dimensiuni medii cu o greutate de pana la 5 kN pe statie, care pot fi sudate cu rotirea piesei pe o singura directie.

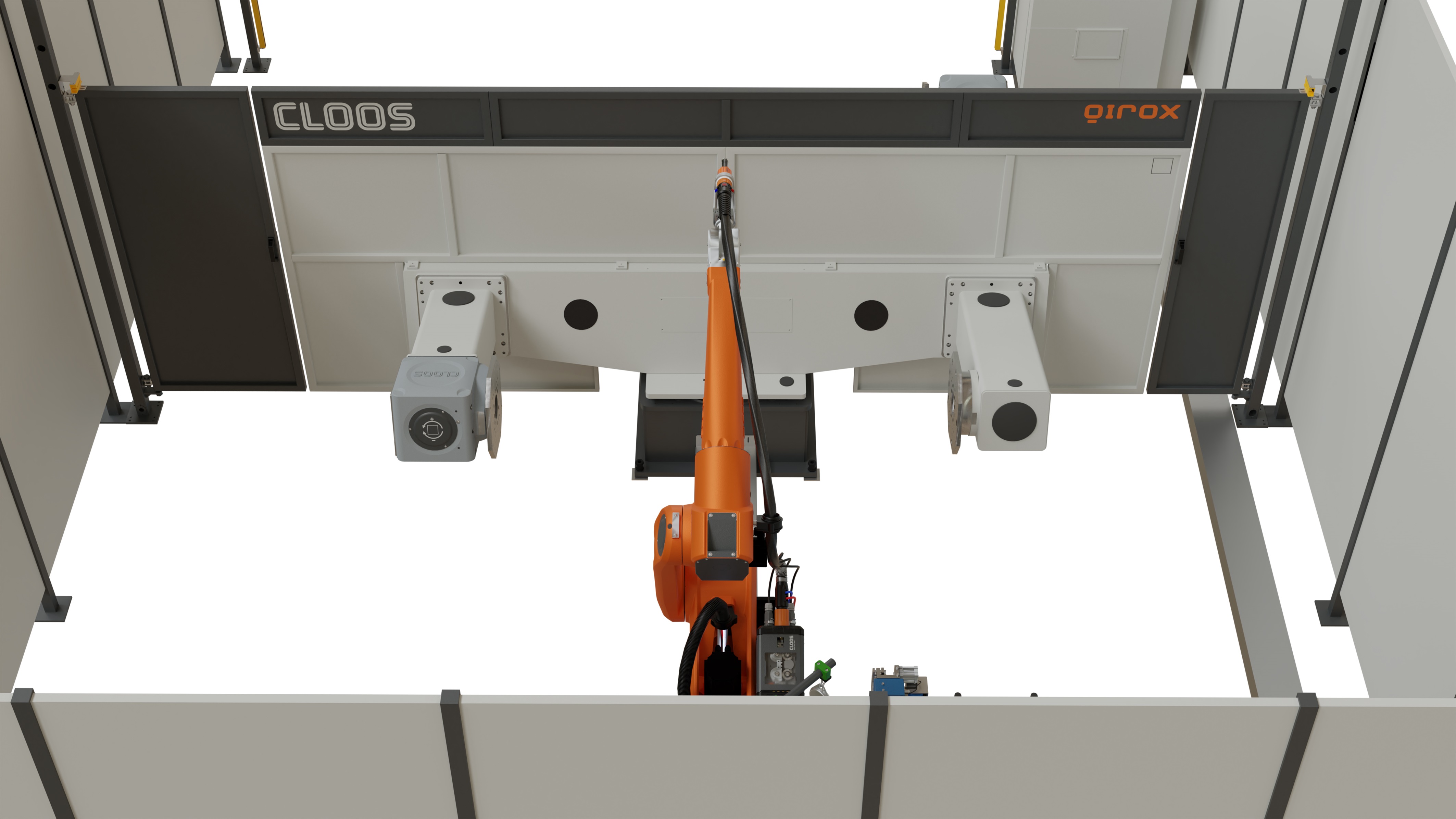

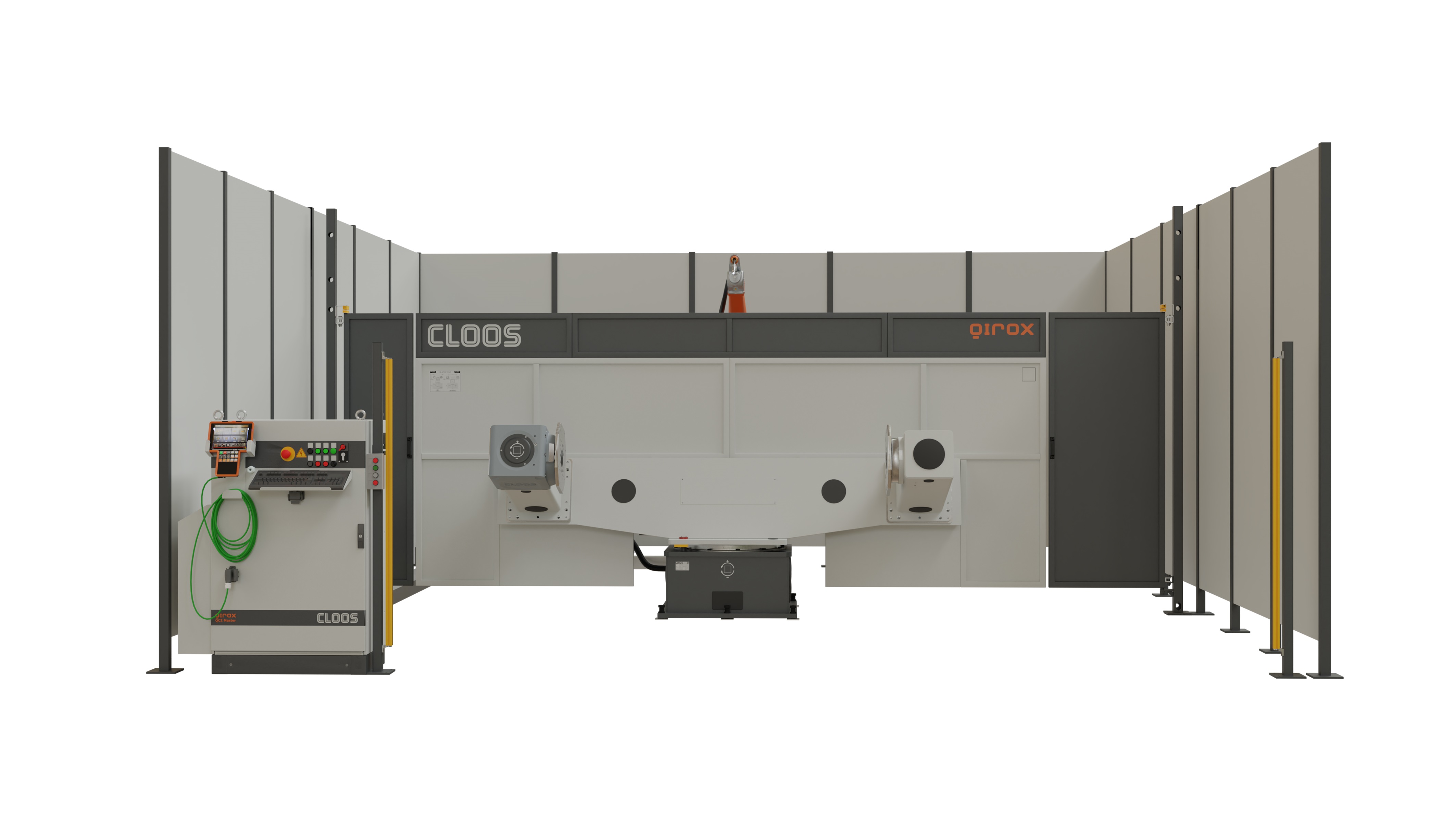

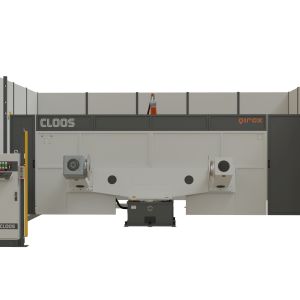

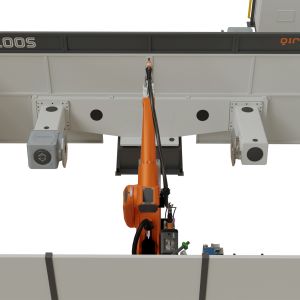

Sistemul compact QR-CS-3 are un pozitioner de lucru cu doua statii si schimbul de statii se face printr-o miscare de rotatie cu axa verticala. Dispozitivele de fixare a pieselor pot fi usor montate intre plansaibele pozitionerului.

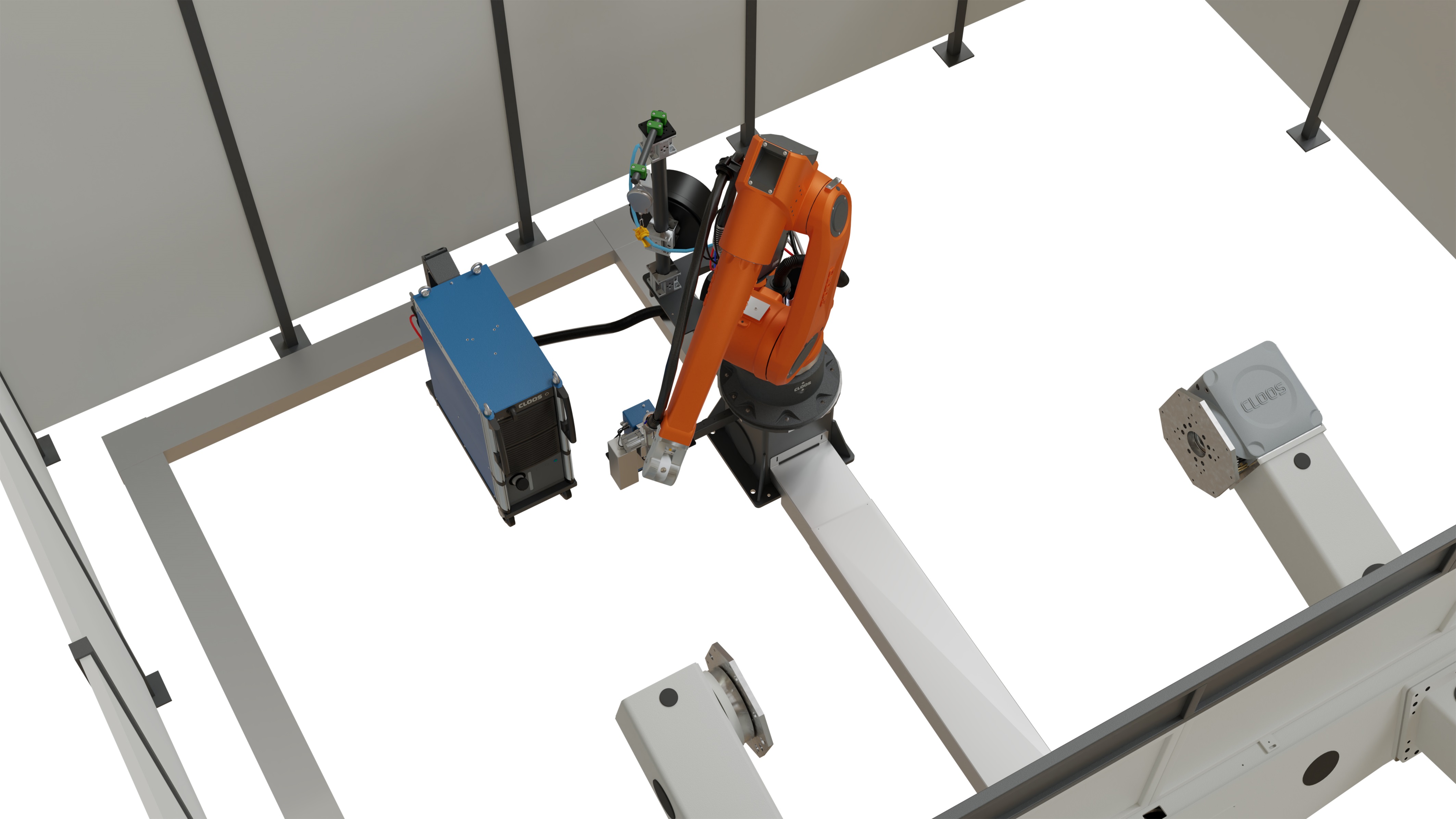

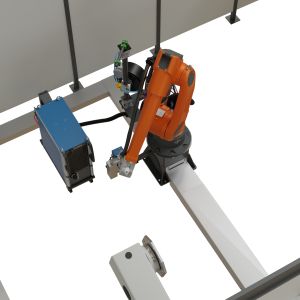

Robotii si pozitionerul sunt montati pe un cadru de baza stabil, in care toate conexiunile de cabluri si alte medii sunt protejate. Inima sistemului compact este robotul QIROX QRC-350. Pachetul de sudura QINEO-NexT consta intr-o sursa de curent de sudura cu un curent maxim de 450 amperi, un sistem puternic de alimentare cu sarma si un arzator de sudura cu apa racita, precum si o curatare mecanica a pistoletului de sudura.
QR-CS-3 este de asemenea echipat cu o perdea optica si un panou de preselectie pentru a proteja personalul in timpul intoarcerii pozitionerului.

Sistemul robotizat compact este compus din componente optimizate pentru o conlucrare ideală, construite conform înaltelor standarde de calitate CLOOS garantând totodată un raport preţ/calitate optim.

Aceste componente sunt montate pe un cadru stabil, pentru a realiza o punere pentru a realiza o punere în funcţiune cât mai rapidă.


Componentele Celulei robotizate compacte:

  • Robot industrial Cloos Qirox QRC 350;
  • Dulap de comandă Cloos Qirox Controller Master cu sistem de operare CAROLA.
  • Masă automata cu 2 staţii de lucru - sarcină pe fiecare staţie 500kg;
  • Dimensiune maxima piesa: 1400x1400x1900mm;
  • Timp tact intoarcere: 2-6 secunde;
  • inaltime platou: ca. 750mm;
  • Sursă de sudare Cloos Qineo NexT 452.
  • Dispozitiv de avans sârmă QWD.
  • Pistolet de sudare Cloos MRW racit cu lichid, inclusiv dispozitiv de verificare.
  • Pachet de furtune de legătură.
  • Suport pentru pistoletul de sudare cu dispozitiv anticoliziune.

Tehnica de siguranţă:

  • Barieră optică şi panou preselecţie;
  • Usa service.

Date tehnice:


Procedee: MIG brazare
MIG/MAG single
MIG/MAG single AC
MIG/MAG single Pulsat
MIG/MAG Tandem
WIG/TIG AC/DC
WIG/TIG DC
Lungime maxima piesa: 1900mm
Latime maxima piesa: 1400mm
Inaltime maxima piesa: 1400mm
Greutate maxima piesa: 500kg
Distanta intre plansaibe (platouri): 2000mm
Diametru rotire piesa: 1500mm
Inaltime incarcare: 900mm
Dimensiuni sistem: 6850 x 5540 x 2700mm
