Sistem compact CLOOS Qirox QR-CS-1-7,5kN



QR-CS-1-U 7,5kN



Cere oferta pret

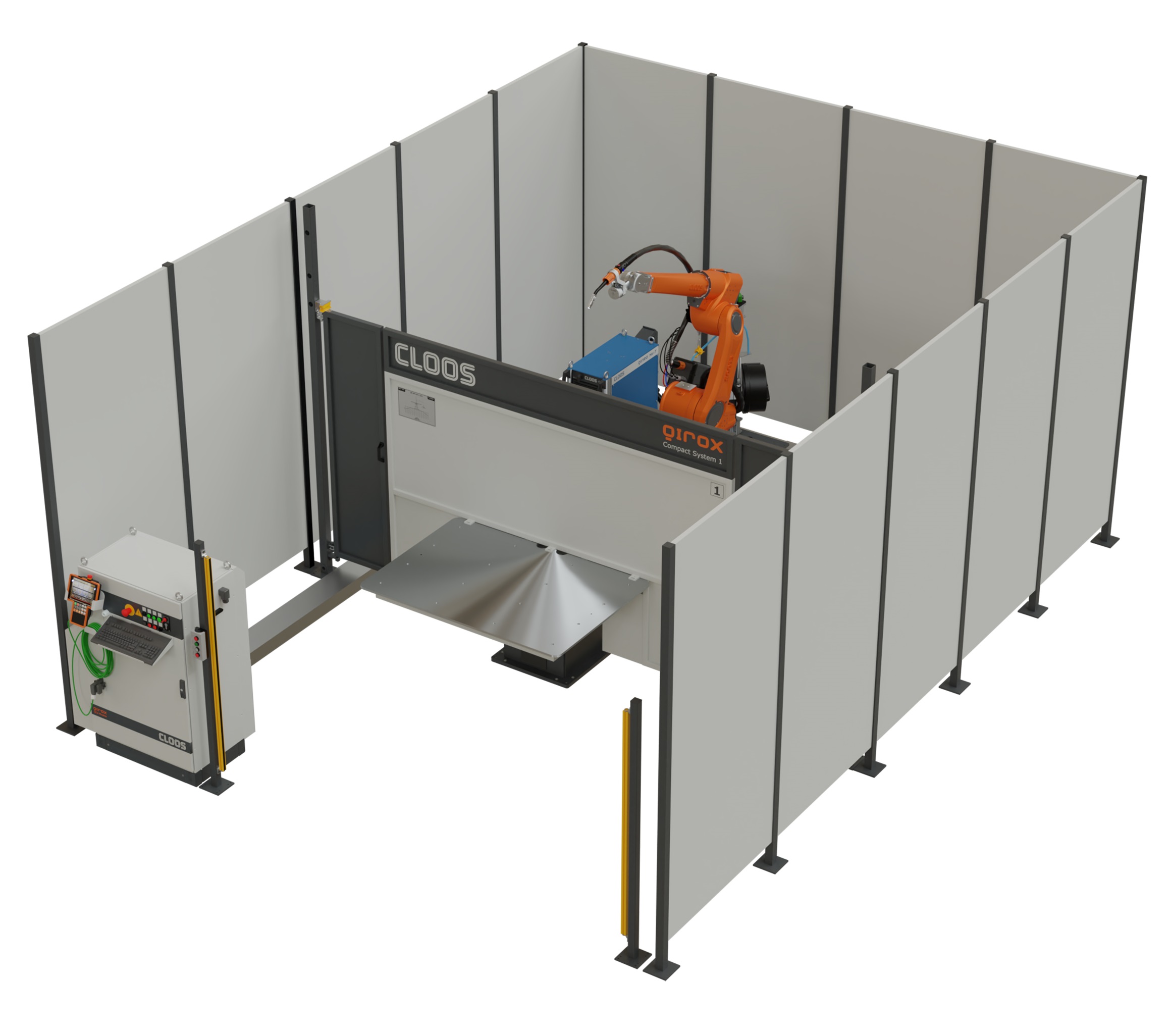

Sistemul compact puternic QR-CS-1 este ideal pentru piese de dimensiuni medii cu o greutate de pana la 7,5 kN pe statie, care pot fi sudate fara miscarea piesei.
Sistemul compact QR-CS-1 are o masa de lucru cu doua statii si schimbul de statii se face printr-o miscare de rotatie orizontala. Dispozitivele de fixare a pieselor pentru fixarea pieselor pot fi ușor montate pe suprafața de fixare a pozitionerului.
Robotii si pozitionerul sunt montati pe un cadru de baza stabil, in care toate conexiunile de cabluri si alte medii sunt protejate. Inima sistemului compact este robotul QIROX QRC-350. Pachetul de sudura QINEO-NexT consta intr-o sursa de curent de sudura cu un curent maxim de 450 amperi, un sistem puternic de alimentare cu sarma si un arzator de sudura cu apa racita, precum si o curatare mecanica a arzatorului de sudura.
QR-CS-1 este de asemenea echipat cu o perdea optica si un panou de preselectie pentru a proteja personalul in timpul intoarcerii pozitionerului.

Sistemul robotizat compact este compus din componente optimizate pentru o conlucrare ideală, construite conform înaltelor standarde de calitate CLOOS garantând totodată un raport preţ/calitate optim.

Aceste componente sunt montate pe un cadru stabil, pentru a realiza o punere pentru a realiza o punere în funcţiune cât mai rapidă.


Componentele Celulei robotizate compacte:

  • Robot industrial Qirox QRC 350;
  • Dulap de comandă QR-CO-B V6 cu sistem de operare CAROLA.
  • Masă automata cu 2 staţii de lucru - sarcină pe fiecare staţie 750kg;
  • Suprafata asezare: in functie de incarcare de la 500x1000mm pana la 800x2000mm;
  • Timp tact intoarcere: 2-6 secunde;
  • inaltime platou: ca. 750mm;
  • Sursă de sudare Qineo NexT 452.
  • Dispozitiv de avans sârmă QWD.
  • Pistolet de sudare MRW380 inclusiv dispozitiv de verificare.
  • Pachet de furtune de legătură.
  • Suport pentru pistoletul de sudare cu dispozitiv anticoliziune.

Tehnica de siguranţă:

  • Barieră optică şi panou preselecţie;
  • Usa service.
