Sistem compact CLOOS Qirox QR-CS-2-O 20kN



QR-CS-2-O 20kN



Cere oferta pret

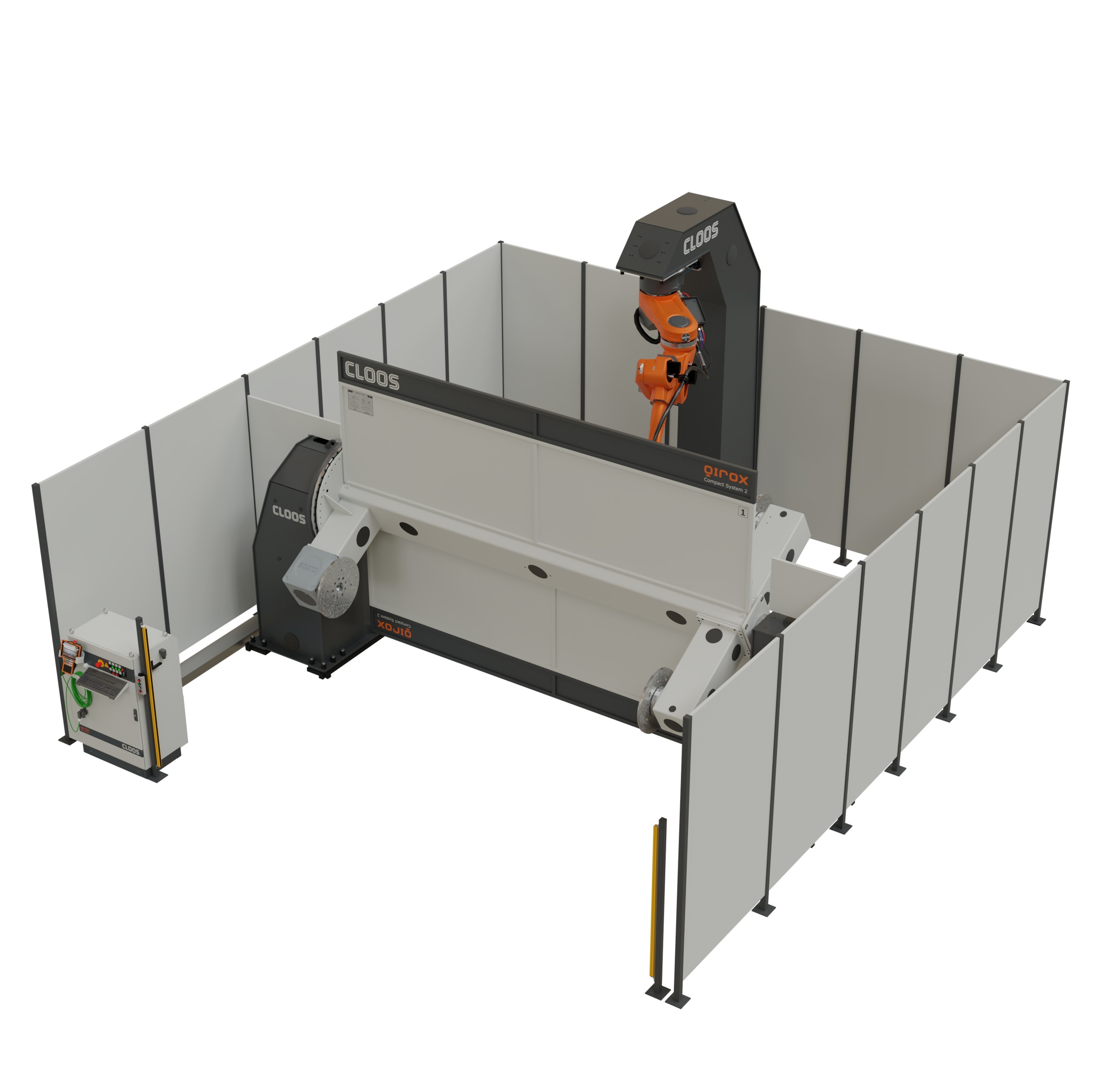

Sistemul compact puternic QR-CS-2 este ideal pentru piese de dimensiuni mari cu o greutate de pana la 20 kN pe statie, care pot fi sudate cu rotirea piesei pe o singura directie.
Sistemul compact QR-CS-2 are un pozitioner de lucru cu doua statii si schimbul de statii se face printr-o miscare de rotatie cu axa orizontala. Dispozitivele de fixare a pieselor pot fi usor montate intre plansaibele pozitionerului.
Robotii si pozitionerul sunt montati pe un cadru de baza stabil, in care toate conexiunile de cabluri si alte medii sunt protejate. Inima sistemului compact este robotul cu 7 grade de libertate QIROX QRC-E 350. Pachetul de sudura QINEO-NexT consta intr-o sursa de curent de sudura cu un curent maxim de 450 sau 600 amperi, un sistem puternic de alimentare cu sarma si un arzator de sudura cu apa racita, precum si o curatare mecanica a pistoletului de sudura.
QR-CS-2 este de asemenea echipat cu o perdea optica si un panou de preselectie pentru a proteja personalul in timpul intoarcerii pozitionerului.

Sistemul robotizat compact este compus din componente optimizate pentru o conlucrare ideală, construite conform înaltelor standarde de calitate CLOOS garantând totodată un raport preţ/calitate optim.

Aceste componente sunt montate pe un cadru stabil, pentru a realiza o punere pentru a realiza o punere în funcţiune cât mai rapidă.


Componentele Celulei robotizate compacte:

  • Robot industrial Qirox QRC-E 350;
  • Dulap de comandă Qirox Controller Master cu sistem de operare CAROLA.
  • Masă automata cu 2 staţii de lucru - sarcină pe fiecare staţie 2000kg;
  • Dimensiune maxima piesa: 1500x1500x3400mm;
  • Timp tact intoarcere: 6-9 secunde;
  • inaltime platou: ca. 750mm;
  • Sursă de sudare Qineo NexT 452.
  • Dispozitiv de avans sârmă QWD.
  • Pistolet de sudare MRW380 inclusiv dispozitiv de verificare.
  • Pachet de furtune de legătură.
  • Suport pentru pistoletul de sudare cu dispozitiv anticoliziune.

Tehnica de siguranţă:

  • Barieră optică şi panou preselecţie;
  • Usa service.

Date tehnice:


Procedee: MIG brazare
MIG/MAG single
MIG/MAG single AC
MIG/MAG single Pulsat
MIG/MAG Tandem
WIG/TIG AC/DC
WIG/TIG DC
Lungime maxima piesa: 3400mm
Latime maxima piesa: 1500mm
Inaltime maxima piesa: 1500mm
Greutate maxima piesa: 2000kg
Distanta intre plansaibe (platouri): 3500mm
Diametru rotire piesa: 1600mm
Inaltime incarcare: 900mm
Dimensiuni sistem: 7365 x 6668 x 4370mm
