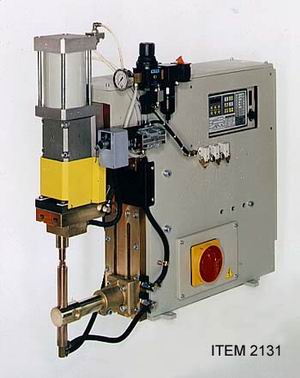

Instalatii stationare de sudare in puncte si relief cu miscare liniara pe banc de lucru 2131N-2144N (63..150 kVA)



2131-2144N



Cere oferta pret

Caracteristici: Instalatii staţionare de sudare in puncte si relief cu miscare liniara pe banc de lucru 2131N-2144N (63..150 kVA)
  • Grup FRU încorporat;
  • Reglarea vitezei electrozilor, amortizoare la inceputul si sfarsitul cursei, amortizor pentru evacuarea aerului;
  • Componente pneumatice care nu necesita ungere, pentru evitarea scurgerilor de ulei si protejarea mediului;
  • Cilindru cu perete cromat pentru solicitari puternice, cu dispozitiv de blocare a rotatiei;
  • Cilindru cu cursa dubla si cheie de control;
  • Racite cu apa: transformatorul, placile, port-electrozii, electrozii, transformatorul invelit in rasini epoxidice;
  • Unitate de control cu microprocesor TE180. Reglarea curentului de sudare prin schimbarea fazei. Comanda sincrona cu SCR izolata de circuitul de racire cu apa si cu termostat de protectie; Instalatii stationare de sudare in puncte si relief cu miscare liniara pe banc de lucru 2131N-2144N (63..150 kVA)
  • Pedala electrica cu 2 pozitii pentru prinderea si sudarea pieselor doar daca sunt corect pozitionate;
  • Dispozitiv de conectare a celei de-a doua pedale, pentru apelarea celui de-al doilea program de sudare cu cheie de control (nu pe instalatiile echipate cu optiunea 2181);
  • Comanda bimanuala cu releu de timp, pentru marirea sigurantei si buton de selectare. Butonul pentru comanda bimanuala este montat standard doar pentru sudarea relief (si la cerere pentru sudarea in puncte).


Denumire

2131

2132

2133

2134

2135

2136

2141

2142

2143

2144

Sudarea in puncte

-

-

-

-

-

Sudarea relief

-

-

-

-

-

Puterea nominala la 50%

kVA

63

63

80

80

100

100

125

125

150

150

Puterea maxima de sudare

kVA

195

230

255

295

355

405

405

465

465

535

Curentul maxim de sudare la aluminiu

kA

30,9

36,4

34,5

40

40

45,5

43,6

50

45,5

52,7

Curentul maxim de sudare la otel

kA

27,2

32

30,4

35,2

35,2

40

38,4

44

40

46,4

Tensiunea de alimentare 50Hz*

V

400

400

400

400

400

400

400

400

400

400

Sigurante lente

A

125

125

160

160

200

200

250

250

315

315

Distanta minima dintre brate

mm

160

146

160

146

160

146

160

146

160

146

Distanta maxima dintre brate

mm

360

313

360

313

360

313

360

313

360

313

Lungimea L

mm

280

-

280

-

280

-

280

-

280

-

Lungimea D

mm

-

230

-

230

-

230

-

230

-

230

Forta maxima a electrozilor (6 bar) - standard

daN

736

736

736

736

736

736

736

736

736

736

Forta maxima a electrozilor (6 bar) cu cilindru optional

daN

-

1242

-

1242

-

1242

-

1242

-

1242

Cursa maxima a electrozilor

mm

100

100

100

100

100

100

100

100

100

100

Cursa dubla - standard

mm

60

60

60

60

60

60

60

60

60

60

Cursa dubla reglabila (optiunile 2184, 2185)

mm

0-80

0-80

0-80

0-80

0-80

0-80

0-80

0-80

0-80

0-80

Greutatea neta (aprox.)

kg

295

315

305

325

340

360

350

370

365

375

*Alte tensiuni si frecvente la cerere.



OPŢIUNI:

  • 2180 - Unitatea de control cu curent constant TE185.
  • 2181 - Selector rotativ pentru re-apelarea programelor de sudare pe panoul frontal al instalatiei (aceasta dezactiveaza a doua pedala de control).
  • 2183 - Cilindru 1242 daN (diametru 125 mm, cursa dubla) cursa totala 100 mm (doar pentru instalatiile de sudare relief art. 2132-2134-2136-2142-2144).
  • 2184 - Cursa dubla reglabila pentru cilindrul de 736 daN (standard).
  • 2185 - Cursa dubla reglabila pentru cilindrul de 1242 daN (optiunea 2183).
  • 2186 - Forta de strangere mica pentru cilindrii de 736 daN (standard).
  • 2187 - Forta de strangere mica pentru cilindrii de 1242 daN (optiunea 2183).
